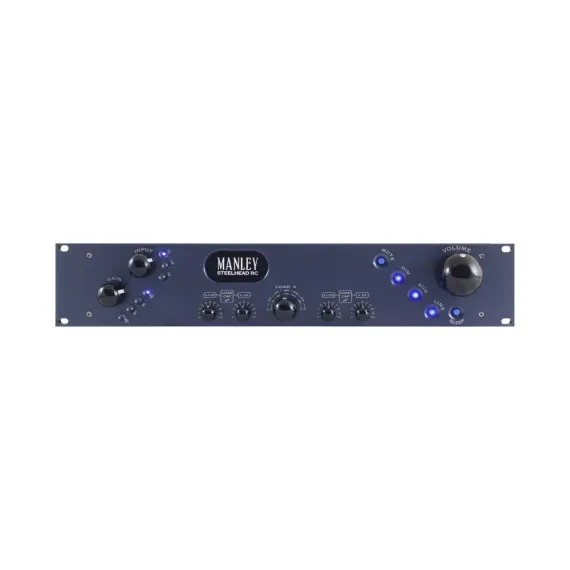

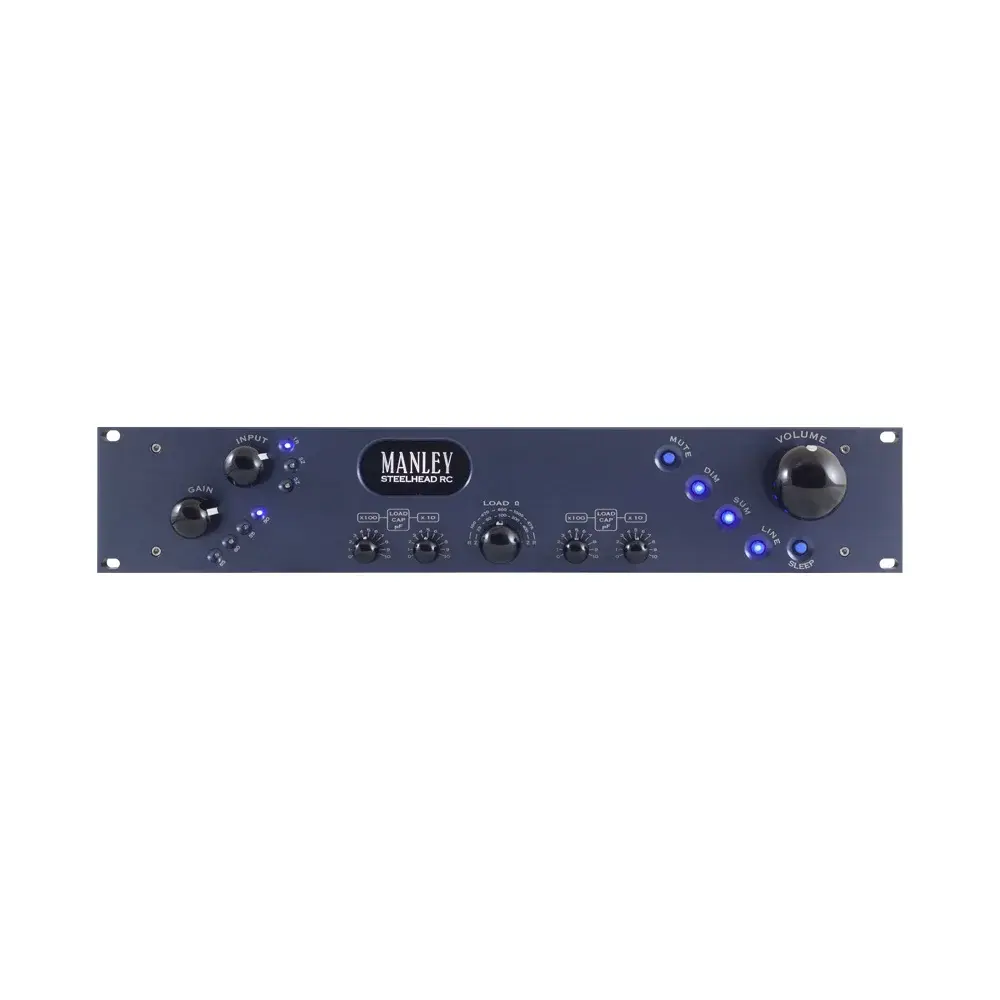

Manley STEELHEAD RC Phono Stage

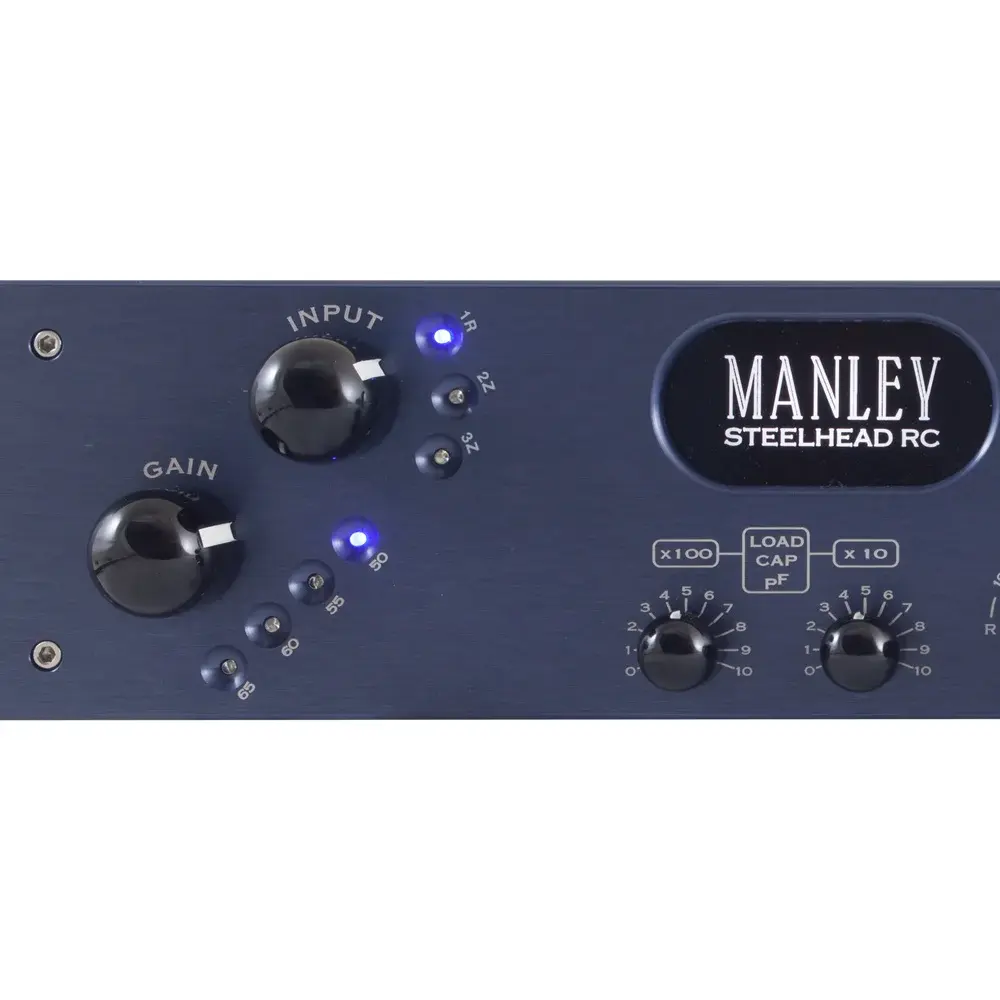

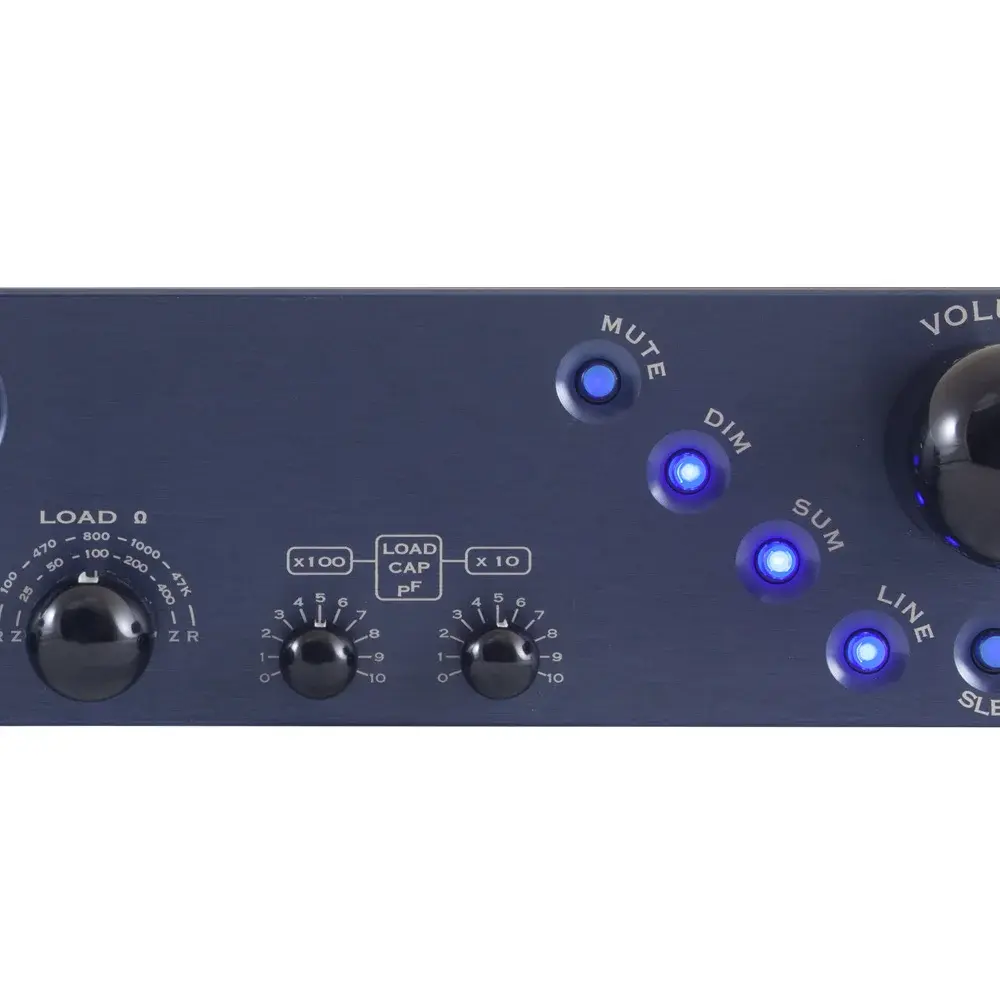

Manley STEELHEAD RC Phono Stage - ламповый фонокорректор. Уникальный повышающий автотрансформатор для MC-звукоснимателей - собственная разработка Manley Labs. Автор - Митч Марголис. Трансформатор изготовляется на фабрике Manley. Предусилитель звукоснимателя оснащен двумя входами MC с переключением импеданса: 25, 50, 100, 200 и 400 Ом. Идеальное согласование головки с фонокорректором при любом выбранном импедансе обеспечивается автотрансформатором. Вход звукоснимателя MM также имеет переключаемый импеданс: 25, 50, 100, 200 Ом и 47 кОм. Емкостная нагрузка также переключается в пределах от 0 до 1100 пф с шагом 10 пф для всех трех входов MM/MC. Manley STEELHEAD собран на шести лампах: 2 x 6922 плюс 4 x 7044. Уровень выходного сигнала, снимаемого с буферных каскадов на лампах с низким внутренним сопротивлением, может быть фиксированным или подстраиваться. Выходное сопротивление составляет рекордно малую для лампового устройства, не содержащего катодных повторителей, величину в 67 ом. Усиление переключается ступенчато (без щелчков в динамках) с шагом в 5 дБ, начальное значение 50 дБ. В результате появляется возможность использовать любые головки MM и MC, которые могут иметь значительный разброс по амплитуде снимаемого с них сигнала и другим электрическим параметрам. Подбором оптимальных R и C нагрузки для каждой головки нетрудно добиться ровной характеристики усиления сигнала повышающим трансформатором. На практике подбор входных параметров может быть сведен к процедуре нахождения положений переключателей, при которых звучание становится наиболее приятным и оптимальным по уровню громкости. Коэффициент усиления фоно-корректора вполне достаточен для MC-головок с самой низкой отдачей. Для оперативного отключения звука прибор оснащен выключателем звука (mute). Имеется также опция приглушения звука (переключатель «Dim»), весьма полезная во время манипуляций с тонармом. Еще один переключатель позволяет перейти от стерео к моно. Стабилизированные напряжения питания подаются с массивного внешнего блока. Стиль «Ретро» присутствует как в вороненой массивной ручке громкости, так и в гравированной табличке MANLEY STEELHEAD, подсвечиваемой с помощью лампы. Ряд голубых светодиодов, однако, возвращает нас в настоящее, напоминая, что перед нами - шедевр современной ламповой техники! Особенности: лампы: 6922 SOVTEK Russian x 2 (усиление), JAN NOS GE 7044 или 5687 x 4; пять режимов входной нагрузки для MM и MC; 10 режимов емкости на выбор; 4 режима усиления на выбор 50, 55, 60 и 65 дБ; фиксируемый и регулируемый выход; в тракте MM входной повышающий трансформатор не задействуется; три разъема заземляющего провода позволяют заземлить на корпус аппарата тонарм, вал диска проигрывателя либо организовать заземление таким образом, чтобы в каждом конкретном тракте добиться минимального фона; отдельные экземпляры фоно-корректора комплектуются разными типами входных разъемов MC: RCA и DIN; элементы корректора RIAA собраны на отдельной печатной плате; переходные конденсаторы MultiCap в сигнальных цепях. Комплектация: фонокорректор; блок питания; кабель питания документация.
